YARN 分布式资源管理系统

返回列表

YARN 分布式资源管理系统

一、YARN 简介

前提：hadoop1.x版本是没有yarn，由一个节点负责计算框架和资源管理框架，分发任务到其他节点，同时实时汇报这个节点。比较简单，这个节点任务重，不具备高可用，单点故障高，同时资源管理太简单了，这考虑任务task个数，不考虑硬件资源，没有考虑一些作业是很消耗资源的。

hadoop2.x 提出了yarn

YARN = Hadoop 集群的操作系统 / 资源大管家/ 分布式通用资源管理系统

整个集群所有机器的 CPU、内存、磁盘 IO、网络带宽全部统一收归 YARN 管理；

可以将（Hive、Spark、MapReduce、Flink 离线、自己编写的任务）的作业调度到hdfs上运行，

由 YARN 分配资源、管控运行、回收资源。

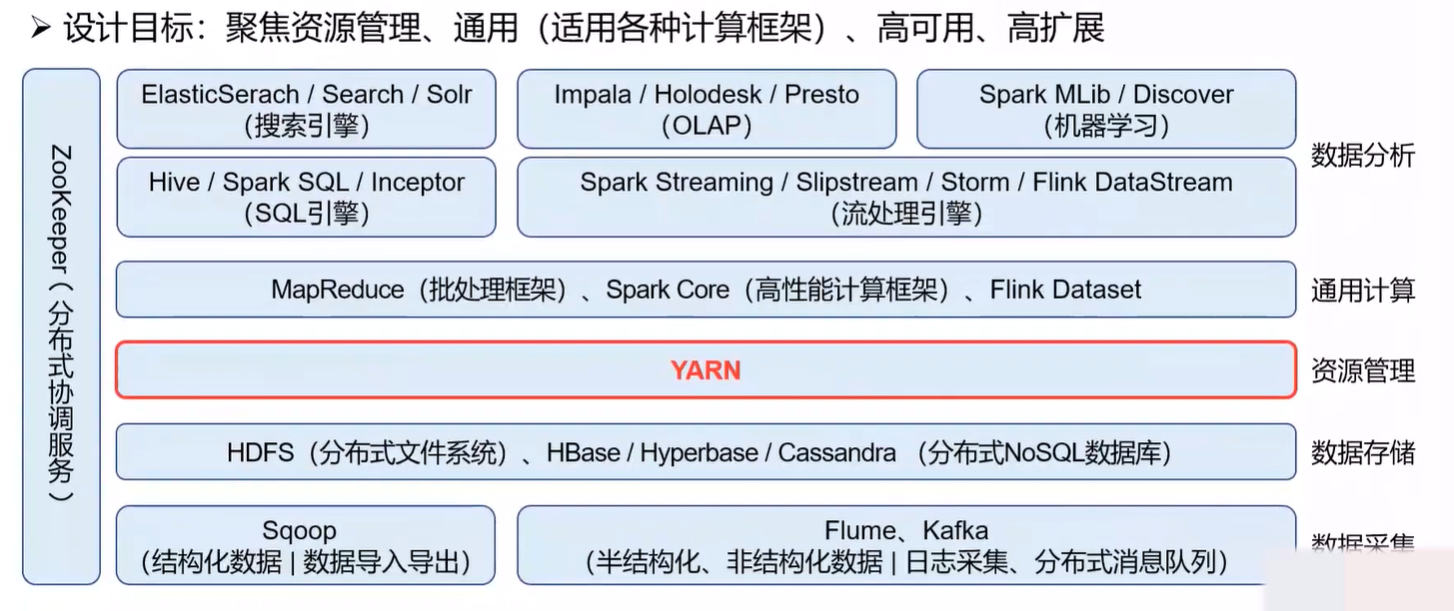

yarn在大数据的位置

1782438219602

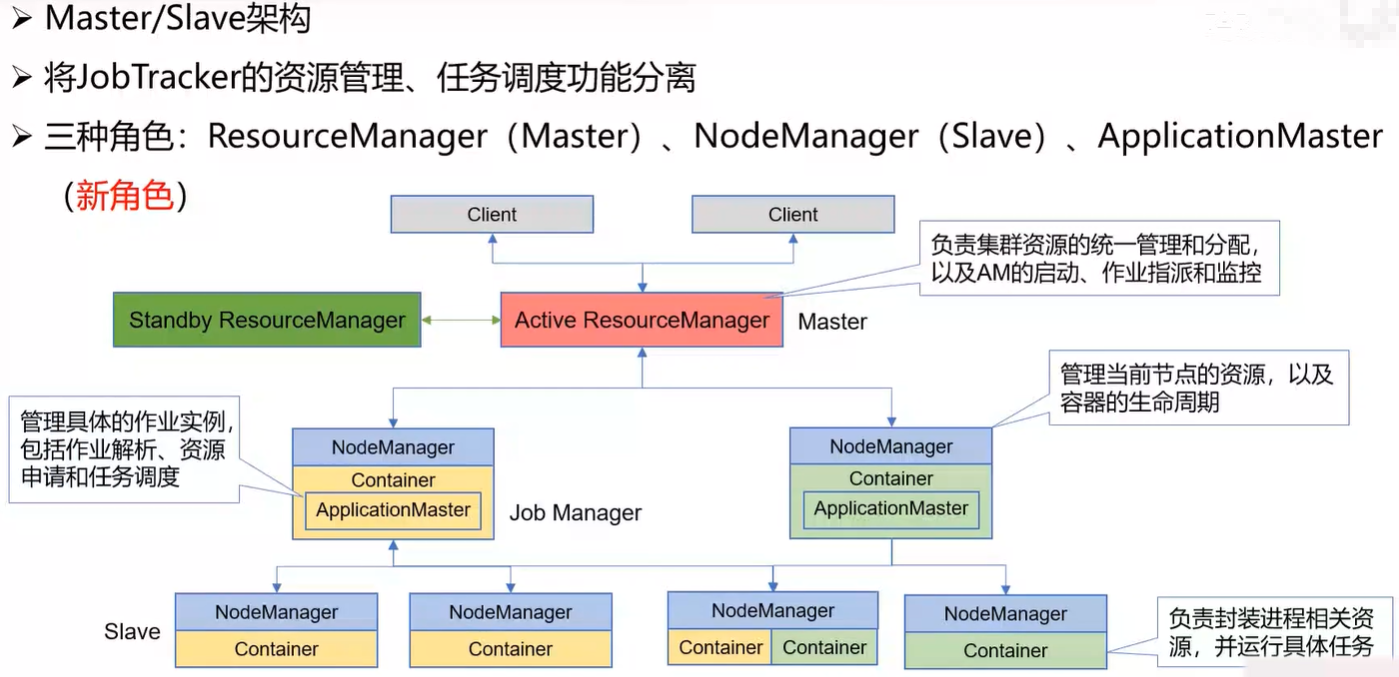

二、YARN 架构

1782438449869

yarn是典型的主从架构，主节点是ResourceManager(RM)，从节点是NodeManager(NM)。面对单点故障会做热备节点就是 绿色的ResourceManager(RM)。使用zookeeper进行选举产生

RM 现在只管资源的分配，不管作业分配了，把作业剥离到ApplictionMaster上，由作业自己来管，减少了自身的压力，以及一主多备，实现高可用。

客户端提交（Hive、Spark、MapReduce、Flink 离线、自己编写的任务）作业，主要提交的作用实现了ApplictionMaster的接口，它就可以运行在集群中，实现通用性

客户端向RM提交任务，RM在所有NM上进行资源分配（cpu，内存），这些资源封装到Container中。客户端第一次提交的作业会分配一个Container，会运行作业自己的管理进程ApplictionMaster，这才开始进行作业的具体解析，发现作用运行需要额外三个资源，就向RM申请资源，RM就在所有从节点中找到三个资源封装成Container，给到ApplictionMaster。

ApplictionMaster拿到资源后，把自己的作业解析处来，这个task分发到Container进行运行，这些task在运行过程中，实时向ApplictionMaster汇报，ApplictionMaster发现所有task都运行完后，再向ResourceManager申请释放资源，将4个task所占的Container释放掉，整个作业的执行流程都执行完了

组件 部署位置 核心职责
ResourceManager(RM) 集群全局唯一主节点 1. 接收所有客户端任务提交请求；2. 汇总全集群 NM 资源，统一调度分配；3. 为每个任务启动 AM，监控 AM 运行状态；4. 接收 NM 心跳，判断节点在线状态
NodeManager(NM) 每台业务机器 1 个 1. 管理本机所有 CPU、内存硬件资源；2. 创建、销毁隔离容器 Container；3. 定时向 RM 上报本机资源占用；4. 执行容器启停，监控容器进程
ApplicationMaster(AM) 每个任务单独 1 个，运行在 Container 内 1. 向 RM 批量申请 Map/Reduce 容器资源；2. 拆分计算任务，下发至各 NM 执行；3. 监控子任务，失败自动申请新容器重试；4. 任务结束后释放全部资源
Container 资源最小隔离单元 封装 CPU + 内存资源，AM、MapTask、ReduceTask 全部运行在容器中，实现任务资源隔离，互不抢占

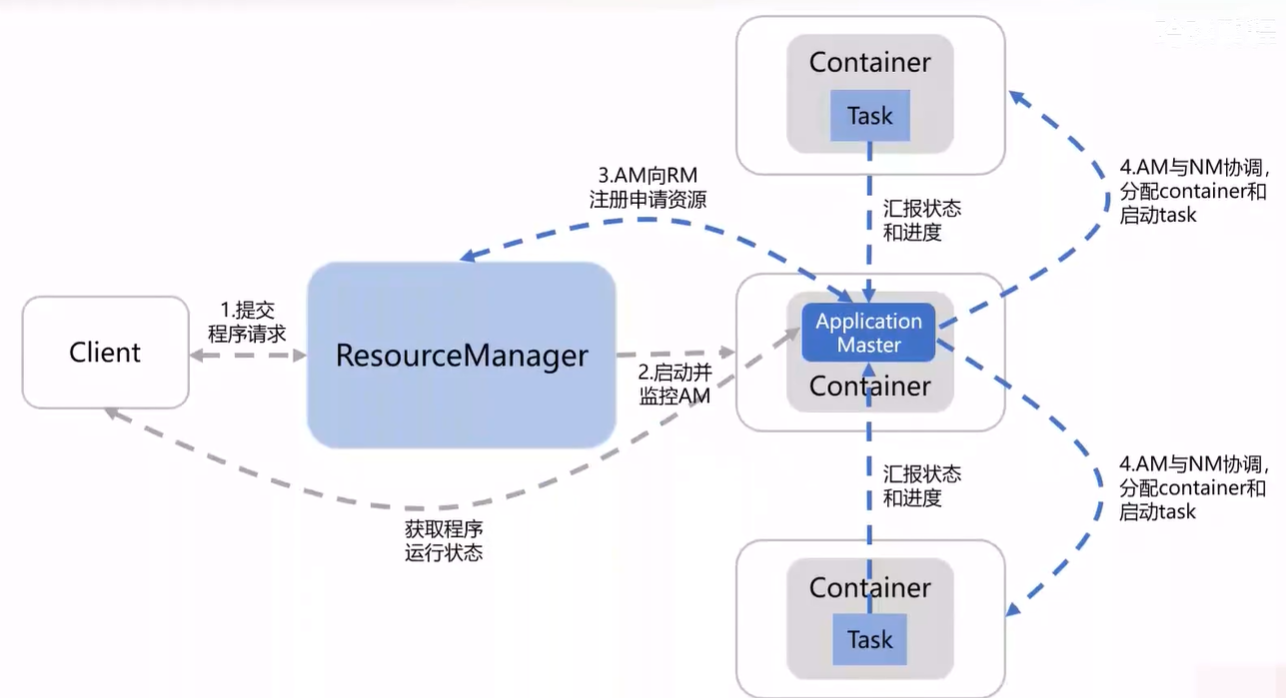

yarn 工作机制

1782439616945

client客户端提交作业到ResourceManager，

ResourceManager就在所有从节点中申请资源，申请到的资源封装为Container。

第一次提交的作业，会分配一个Container运行作业自己的ApplicationMaster

ApplicationMaster运行起来，解析作业，发现需要多少Container资源

ApplicationMaster再向ResourceManager申请资源

ResourceManager再从从节点中申请到Container，分配给ApplicationMaster

ApplicationMaster拿到这些Container资源，

ApplicationMaster就把自己解析处来的task作业分发到这些Container里面，进行运算

这些task作业运行时，会实时向ApplicationMaster进行汇报

ApplicationMaster拿到这些汇报信息之后，也会对task任务监控，如果一个task挂掉了，会尝试重启

ApplicationMaster发现所有task都运行结束，向ResourceManager申请释放资源

ResourceManager就把所有Container，这里（两个task的，一个ApplicationMaster的）3个全部释放掉

作业结束。

1782440458144

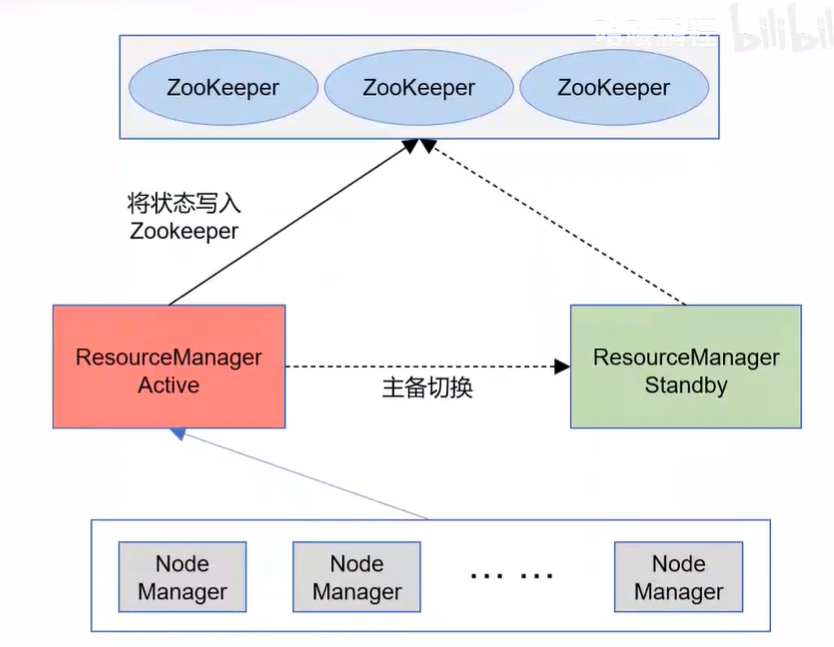

yarn的高可用是又多台主节点实现的，这些主节点的状态由zookeeper进行管理切换的，从所有主节点选举一个做管理节点，管理节点挂了，zookeeper会选举产生新的管理节点，管理节点的元数据同步直接放在zookeeper里，新选举的管理节点从zookeeper中同步元数据信息，实现集群的管理。

在管理节点挂了后，任务会阻塞，等待产生新的管理节点

三、YARN 四大核心能力

1. 统一管理全集群硬件资源（CPU / 内存）

  1. 每台服务器上的 NodeManager 会上报本机可用内存、CPU 核心数；
  2. ResourceManager 汇总所有机器资源，形成全局资源池；

  3. 硬性隔离：不同任务之间内存、CPU 互不抢占，一个任务爆内存不会把整台机器拖垮。

  4. 举例：一台机器 256G 内存，系统预留 20G，剩余 236G 全部交给 YARN 分配给任务容器。

2. 接收所有计算任务，分配运行资源（Container）

任何计算程序（Hive SQL、Spark、MR）提交给 YARN 后：

  1. YARN 先分配一小块容器启动任务总管 AM；

  2. AM 再向 RM 申请多份容器，用来跑 Map、Reduce、Spark Task；

  3. 每个容器固定分配内存 + CPU，比如 4G 内存 1 核、8G 内存 2 核。

    没有 YARN：程序自己抢占机器资源，多个任务并发直接 OOM、机器卡死。

3. 全程监控任务运行，故障自动重试

  1. NodeManager 实时监控本机所有容器进程；
  2. 容器崩溃、内存超限、节点宕机，立刻上报 RM；
  3. AM 收到失败信号后，自动向 RM 申请新容器，重新执行失败分片；

  4. 记录任务运行日志，支持事后排查报错。

  5. 收拢全集群机器的内存、CPU 资源；

  6. 给每一个计算任务分配独立隔离的容器；
  7. 监控任务死活，失败自动重试；
  8. 多业务队列公平调度，保障核心业务资源。

四、Hive SQL 完整 YARN 执行流程

  1. 你执行 Hive 查询，客户端把 SQL 打包提交给 ResourceManager；
  2. RM 找一台空闲机器，分配一个小 Container 启动 ApplicationMaster（这条 SQL 的专属管理者）；
  3. AM 解析 SQL，算出需要 20 个 Map 容器、5 个 Reduce 容器；
  4. AM 向 RM 批量申请 25 组内存 CPU 资源；
  5. RM 根据各节点空闲情况，分发资源到多台 NodeManager；
  6. NM 创建隔离容器，启动 Map 任务读取 Hive 表数据；
  7. Map 完成后启动 Reduce 做聚合统计；
  8. 任意 Map/Reduce 报错，AM 自动申请新容器重试；
  9. SQL 执行完毕，所有容器内存、CPU 全部回收，归还资源池给其他任务使用。

1782359997776

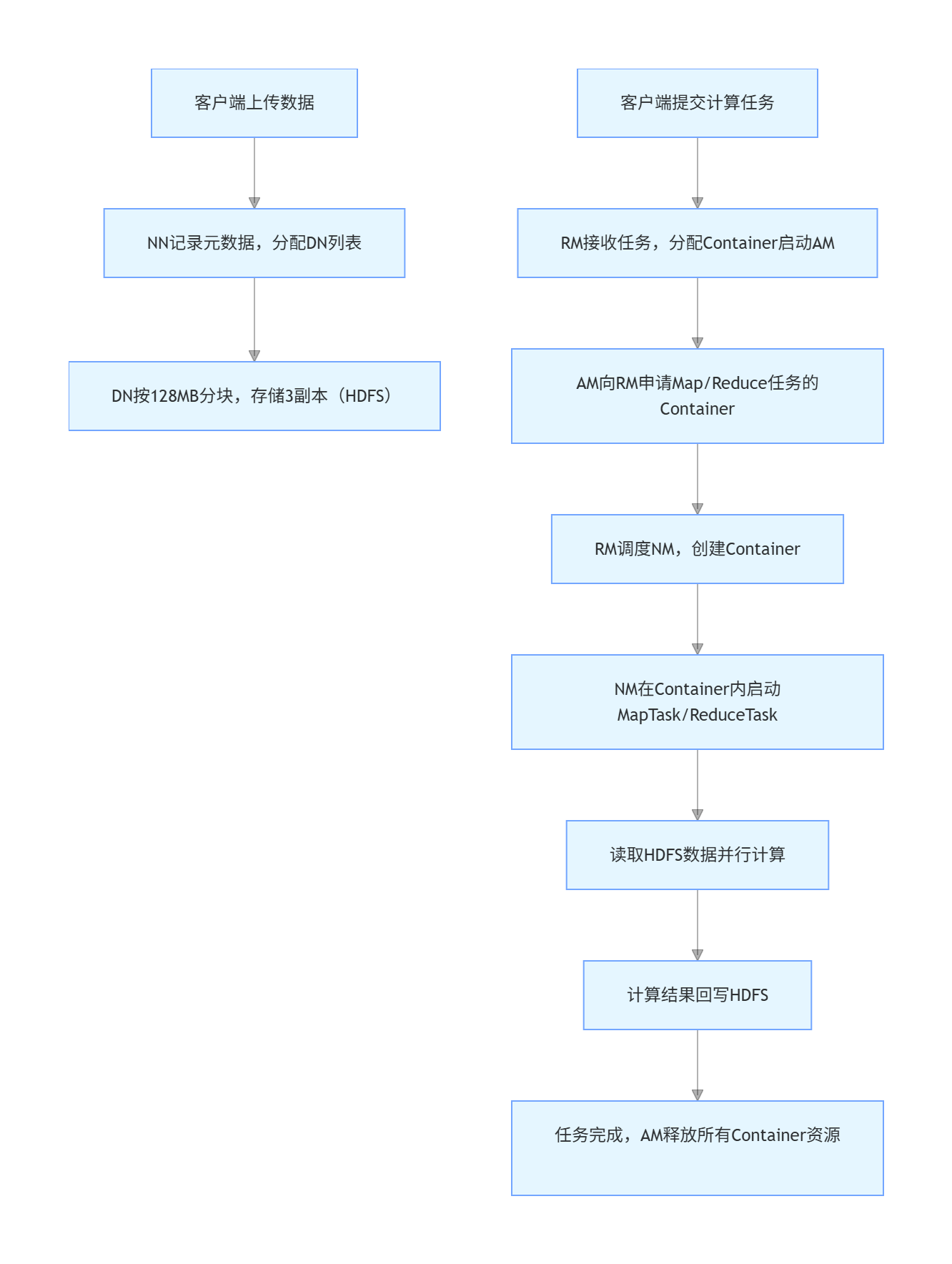

核心流转总结： 数据先通过 HDFS 完成分块 + 多副本存储（保障数据安全），计算任务由 YARN 统一调度资源，通过 Container 隔离运行，最终计算结果回写 HDFS，全程实现 “存储 - 计算 - 调度” 解耦。

五、YARN 不负责的工作边界

  1. 不管数据存储：文件、Hive 表存在 HDFS，YARN 只负责读取计算，不存数据；
  2. 不负责元数据：Hive 表结构、分区信息存在 MySQL 元数据库；
  3. 不负责分布式协调：主备切换、分l布式锁由 Zookeeper 负责；
  4. 不写计算逻辑：MapReduce/Spark 才是真正执行过滤、聚合的框架，YARN 只提供运行环境。

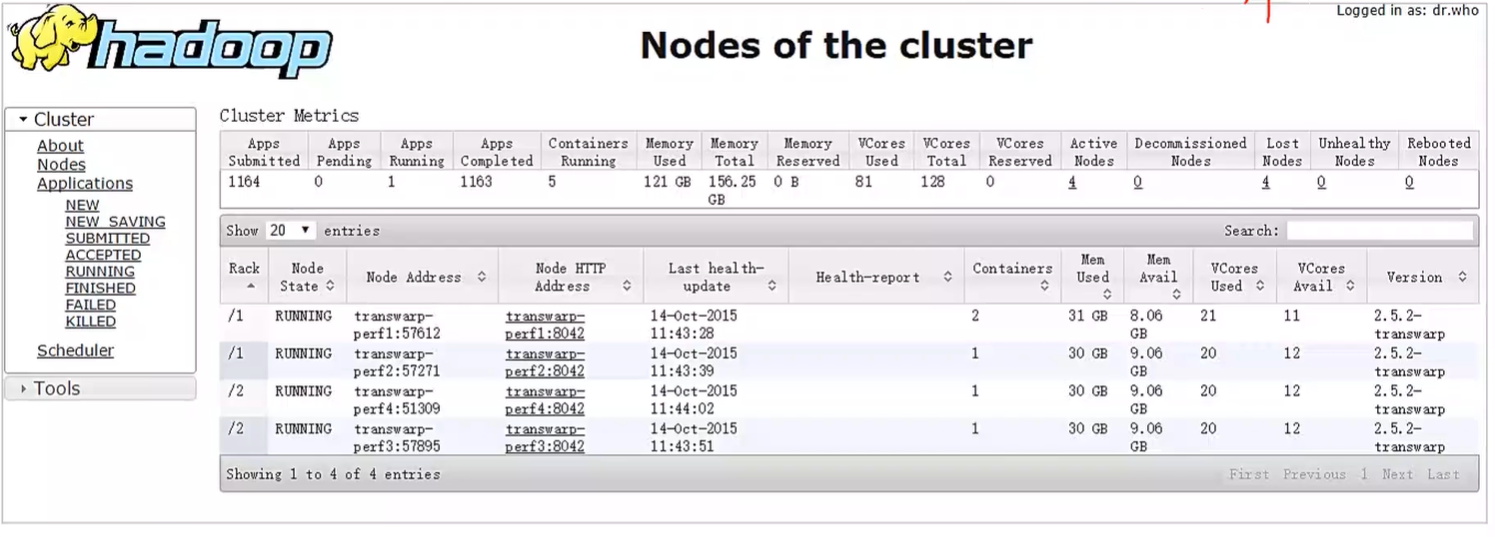

yarn的监控页面 http://linux02:8088/cluster

1782441116007

进入看到整个集群的监控，节点个数，节点状态，内存大小，总内存大小

在appllcations页面 作业监控

查看运行的作业

六、YARN 资源配置模板（xml）

<!-- 单台节点最大可分配内存，机器总内存预留20G给系统使用 -->
<property>
    <name>yarn.nodemanager.resource.memory-mb</name>
    <value>184320</value>
</property>
<!-- 单个容器最小分配内存 -->
<property>
    <name>yarn.scheduler.minimum-allocation-mb</name>
    <value>1024</value>
</property>
<!-- 单个容器最大分配内存 -->
<property>
    <name>yarn.scheduler.maximum-allocation-mb</name>
    <value>8192</value>
</property>

七、YARN 运维常用命令

# 查看集群正在运行的所有任务
yarn application -list

# 强制终止卡住/失败的任务
yarn application -kill application_xxxx

# 查看所有NodeManager节点在线状态
yarn node -list -all

# 查看指定队列资源占用情况
yarn queue -status dw_queue

# 查看任务运行日志，排查OOM、报错
yarn logs -applicationId application_xxxx

​
